Entwicklung von Adapterelementen

Um Plattenmaterialien an einem Al-Profil zu befestigen wurden Adapter mit integrierter Metallscheibe entwickelt. Durch eine dauerhaften Klebeverbindung werden scheibenförmige Permanentmagnete an einer entsprechenden Position am Flächenelement befestigt. An diesen Verbindungspunkten wird der Halter auf ein handelsübliches Al-Rechteckprofil geclipst. Zu berücksichtigen ist, dass die Magnethaltekraft den Anforderung gerecht wird. Gegebenenfalls müssen die Kräfte des Dauermagnets auf den Einsatzfall abgestimmt werden.

Kunststoffhalter und Metallscheiben

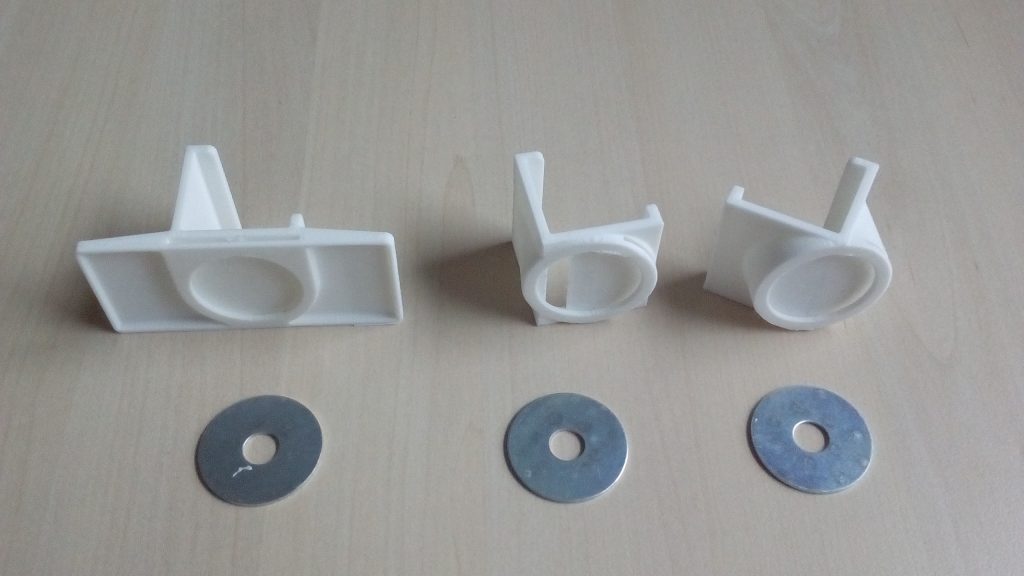

Kunststoffhalter mit eingelegter und verrasteter Metallscheibe

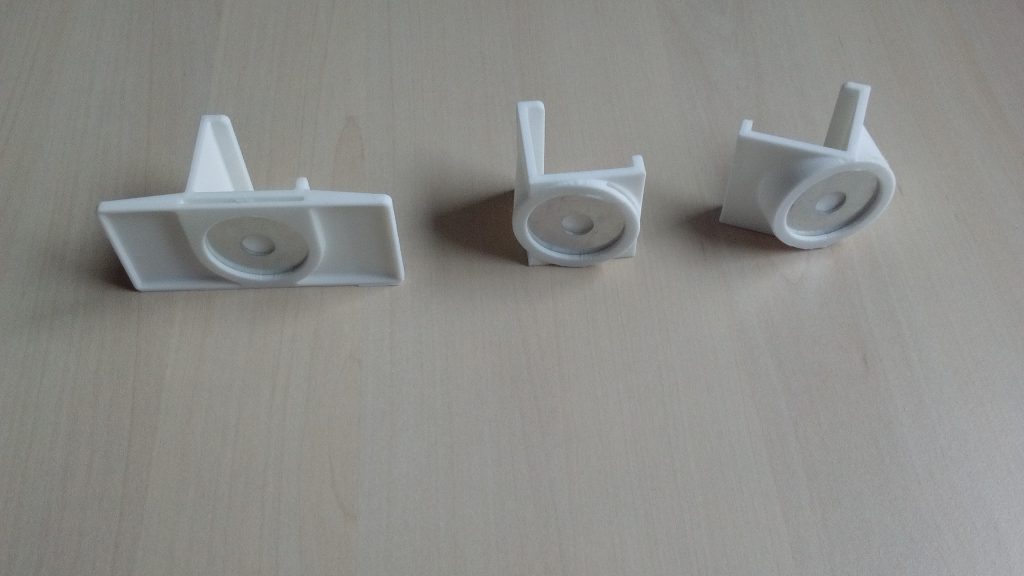

Unterschiedliche Ausführungen der Halter sind möglich. Hier sind drei Varianten dargestellt, die je nach Plattenneigung Verwendung finden.

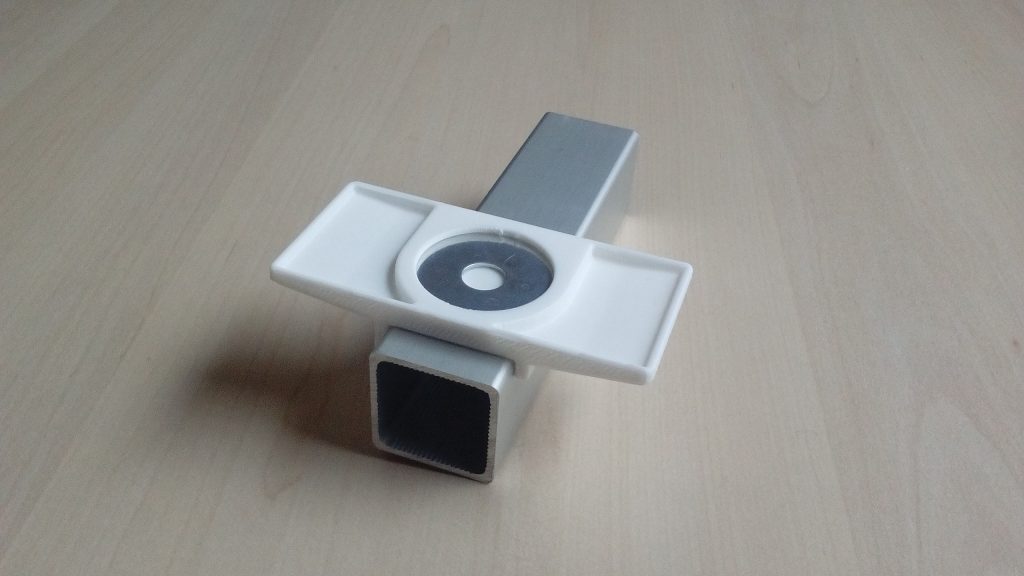

Al-Profil mit Halter - Ausführung eben

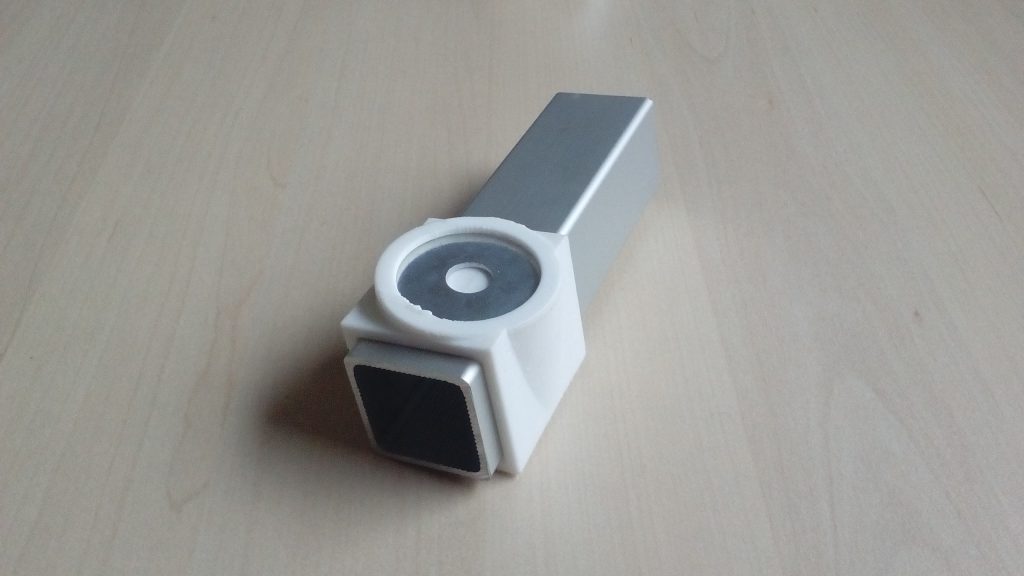

Al-Profil mit Halter - Ausführung leicht geneigt

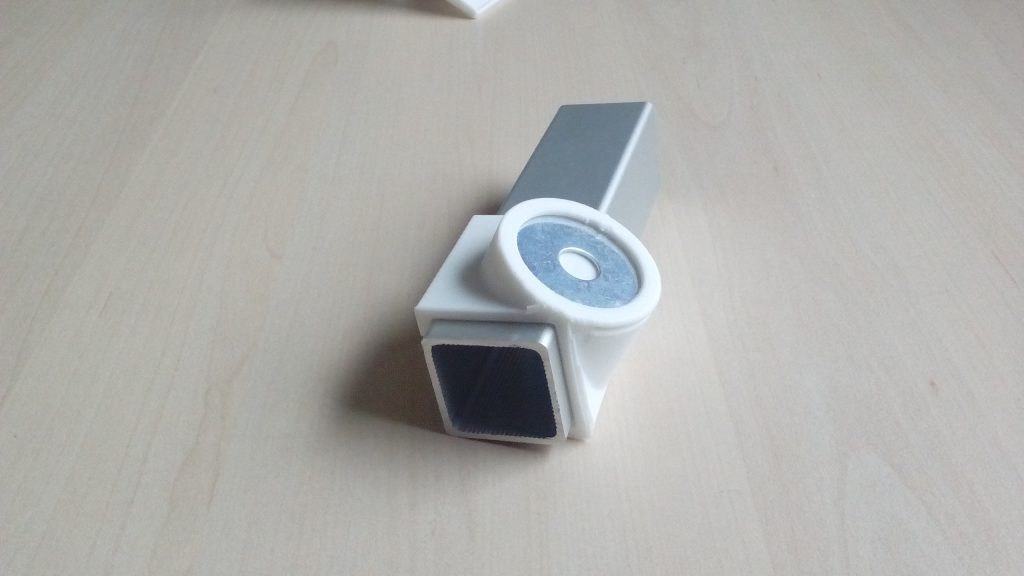

Al-Profil mit Halter - Ausführung geneigt
